1、计数器种类和编号

S7—200系列PLC的计数器有3种：增计数器CTU、增减计数器CTUD和减计数器CTD。 延伸阅读

计数器的编号用计数器名称和数字(0～255)组成，即C×××，如C6。例如计数器的编号包含两方面的信息：计数器的位和计数器当前值。计数器位和继电器一样是一个开关量，表示计数器是否发生动作的状态。当计数器的当前值达到设定值时，该位被置位为ON。计数器当前值是一个存储单元，用它用来存储计数器当前所累计的脉冲个数，16位符号整数来表示，最大数值为32 767。



计数器的设定值输入数据类型为INT型。寻址范围：VW、IW、QW、MW、SW、SMW、LW、AIW、T、C、AC、*VD、*AC、*LD和常数。一般情况下使用常数作为计数器的设定值。



2、计数器指令使用说明

计数器指令的LAD和STL格式如表所列。

计数器指令的LAD和STL形式



(1)增计数器CTU(Count Up)

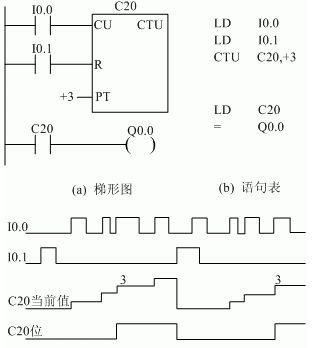

首次扫描时，计数器位为OFF，当前值为0。在计数脉冲输入端CU的每个上升沿，计数器计数1次，当前值增加一个单位。实际上当前值达到设定值时，计数器位ON，目前值可继续计数到32 767计数器复位，后停止计数。复位输入端有效或对计数器执行复位指令，即计数器位为OFF，当前值为0。图1所示为增计数器的用法。需要注意：在语句表中，CU、R的编程顺序不能错误。



(2)减计数器CTD(Count Down)

首次扫描时，计数器位为OFF，当前值为预设定值PV。对CD输入端的每个上升沿计数器计数1次，当前值减小到当前值减少一个单位，0时，计数器位置位为ON，当前值停止计数保持为0。复位输入端有效或对计数器执行复位指令，计数器复位，即计数器位OFF，当前值复位为设定值。图2所示为减计数器的用法。



(3)增、减计数器CTUD(Count Up／Down)

增减计数器有两个计数脉冲输入端：CU输入端用于递增计数，CD输入端用于递减计数。首次扫描时，定时器位为OFF，当前值为0。CU输入的每个上升沿，计数器现在值增加1个单位；CD都使计数器当前值减小输入的每个上升沿，1个单位，当前值达到设定值时，计数器位置位为ON。

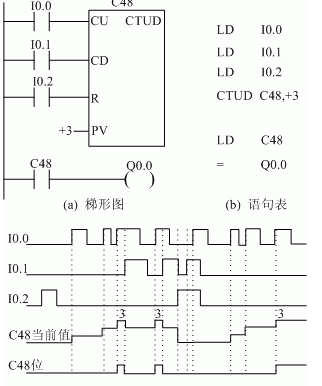

增减计数器当前值计数到32 767(最大值)后，下一个CU输入的上升沿将使当前值跳变为最小值(-32 768)；当前值达到最小值-32 768后，下一个CD输入的上升沿将使当前值跳变为最大值32767计数器复位，。复位输入端有效或使用复位指令对计数器执行复位操作后，即计数器位OFF，当前值为0。图3所示为增、减计数器的用法。此外
