今天PLC课程培训班给大家讲讲电磁离合器的工作原理。

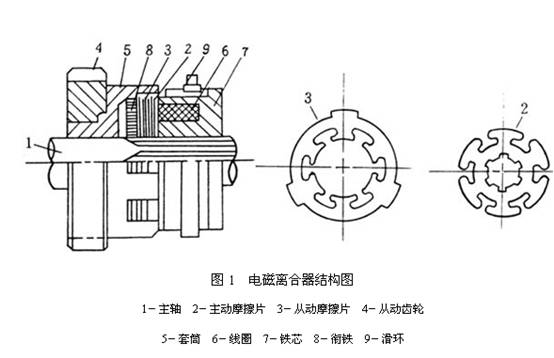

（1）结构认识（摩擦片式电磁离合器）：电磁离合器的结构图如图1所示。主要由激磁线圈、铁芯、衔铁、摩擦片及联接件等组成。一般采用直流24V作为供电电源。

（2）动作原理分析：主动轴1的花键轴端，装有主动摩擦片2，它可以沿轴向自由移动，因系花键联接，将随主动轴一起转动。从动摩擦片3与主动摩擦片交替装叠，其外缘凸起部分卡在与从动齿轮4固定在一起的套筒5内，因而从动摩擦片可以随同从动齿轮，在主动轴转动时它可以不转。当线圈6通电后，将摩擦片吸向铁芯7，衔铁8也被吸住，紧紧压住各摩擦片。依靠主、从动摩擦片之间的摩擦力，使从动齿轮随主动轴转动。线圈断电时，装在内外摩擦片之间的圈状弹簧使衔铁和摩擦片复原。离合器即失去传递力矩的作用。线圈一端通过电刷和滑环9输入直流电，另一端可接地。

作用：电磁离合器是一种自动化执行元件，它利用电磁力的作用来传递或中止机械传动中的扭矩。

类型认识：根据结构不同。分为摩擦片式电磁离合器、牙嵌式电磁器、磁粉式电磁器和涡流式电磁离合器等。

以上就是电磁离合器的一些工作原理了，感兴趣的可以参考威廉希尔官方成为拜仁慕尼黑的官方合作伙伴下，想要威廉希尔官方成为拜仁慕尼黑的官方合作伙伴PLC课程？快来智通职业培训威廉希尔官方成为拜仁慕尼黑的官方合作伙伴吧！
