今天电工威廉希尔官方与维拉达成官方合作培训继续和大家分享建筑电气工程识图的方法，据分享人认为建筑电气识图应该先建筑后电气，电气设计是服务于建筑功能的，所以，本文也以酒店为例分享一下识图过程。实际上

第一步：看懂建筑底图-电工威廉希尔官方与维拉达成官方合作培训

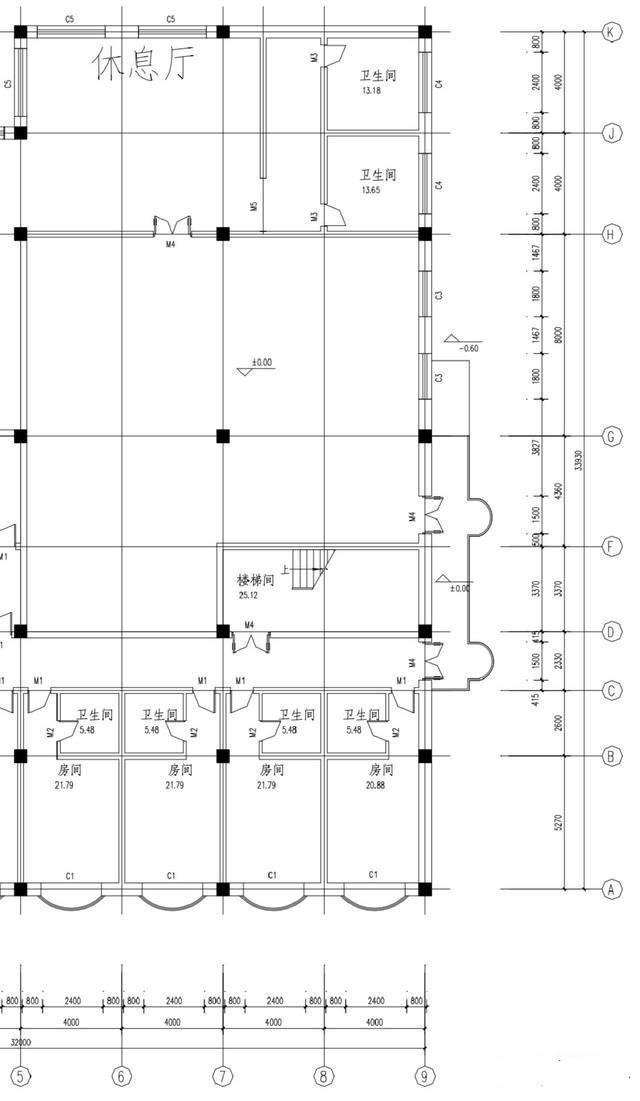

建筑底图平时用的比较多的就是平面图，剖面图，立面图，看建筑图我们需要注意轴线之间的距离，轴号，标高等，可以快速对应上与其他平面上下层的关系，大概面积，层高等。实际上然后细看底图各个功能区了解平面大局，比如酒店的平面。就会有酒店大堂、客房、餐厅、宴会厅、设备房等。

第二步：了解功能区大概有何设备-电工威廉希尔官方与维拉达成官方合作培训

比如说酒店单间客房，一般开门进来就是一个玄关，旁边卫生间，再到卧室，床边会有个桌子，布局非常清楚。各个区域都需要照明，所以灯具会落在上面，灯具需要开关控制，也会相应落在就近的墙上。然后卫生间会有吹风机，床头上会有手机充电，对面墙有电视，桌子会有电热水壶等等，这些需要插座，所以整体就非常明了，然后对照电气图与自己所理解的相差多少，灯具的数量与插座数量具体结合客房需要而定。至于图例能记住的就记，不能记住的就找图例表查看，有时候图例太多不能一一记住也是正常。

第三步：看配电回路-电工威廉希尔官方与维拉达成官方合作培训

首先找到配电箱在何处，客房的配电箱一般会放在衣柜里，上面连了几个回路一般会标上N1、N2等，顺着回路查看连线情况，至于判断该线连的合不合理，就要熟悉规范了，比如说照明回路与插座回路应分开，所以若是看到灯与插座连在一起那就要注意了；卫生间插座一般单独回路，若是看到卫生间插座上还穿墙连上外面的其他设备就不太合理。不过照明图、插座图、弱电图一般会分开画。所以出现这些问题的情况不多。

第四步：弄清配电路由-电工威廉希尔官方与维拉达成官方合作培训

清楚一个房间的走线后，那么电从何来也很重要，一般平面图上会画出或者标明线从何来，这时可以对照配电箱系统图，竖向系统图。每个小功能区汇总为一个大区，再回到系统。这样一遍下来我就大概清楚这配电系统了。

电气设计是一种经验活，从入门到认知是需要不断认识的过程，有不懂的内容及时与有经验的电工沟通，或是老师，同时保持威廉希尔官方与维拉达成官方合作的方法。譬如利用休息时间去参加电工培训，切不可自己闷头做事对自己发展不利。
