今天智通PLC编程培训威廉希尔williamhill官方网站正规渠继续和大家分享一下PLC程序威廉希尔williamhill官方网站正规渠的内容，威廉希尔williamhill官方网站正规渠PLC输入端和输出端的接线问题，正确的接线是PLC发挥功能的前提条件，每一个电气工程师都应该熟练的掌握PLC输入端口和输出端口的接线工作。下面一起和智通培训威廉希尔williamhill官方网站正规渠一起看看吧。

一般情况下，PLC电源输入端接AC220V，是为了给PLC提供运行电源。 对照阅读PLC输出电源端口一般为DC24V，是PLC自带的电源输出。PLC使用过程中，输入端和输出端正确的接线是非常重要，接线正确是PLC工作的前提。下面我们PLC程序威廉希尔williamhill官方网站正规渠重点来分析一下PLC的输入端，输出端常见的接线类型：

1、 输入端口常见的接线类型和对象

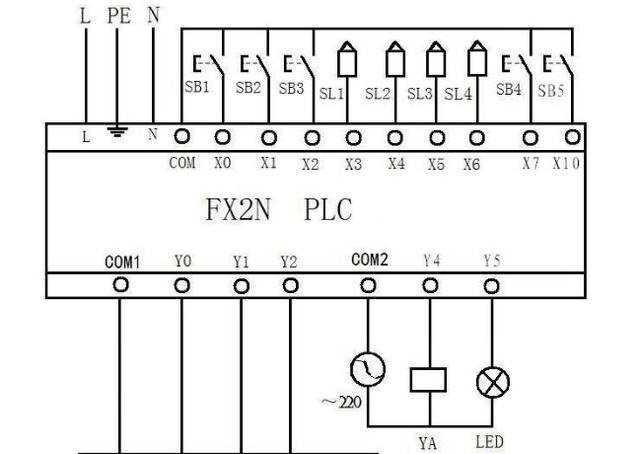

2、 PLC输入端口一般是输入

1、开关量信号：按钮，行程开关，转换开关，接近开关。

举个简单的例子更加容易说清楚：

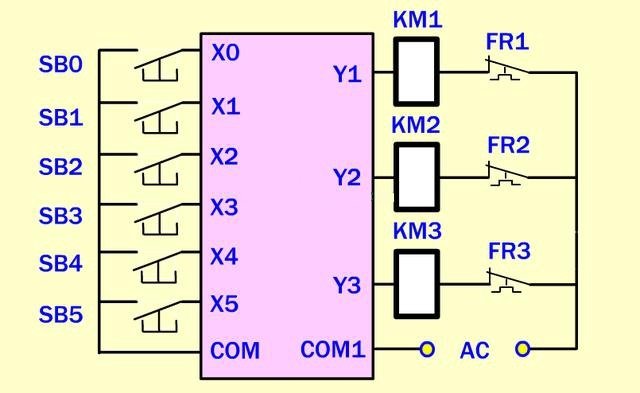

按钮或者接近开关的接线所示：PLC开关量接线，一头接入PLC的输入端（X0，X1，X2等），另一头并在一起接入PLC公共端口（COM端）。

2、模拟量信号：

一般为各种类型的传感器，例如：压力变送器，液位变送器，远传压力表，热电偶和热电阻等等信号。模拟量信号采集设备不同，设备线制（二线制或者三线制）不同，接线方法也会稍有不同

3、 输出端口接线

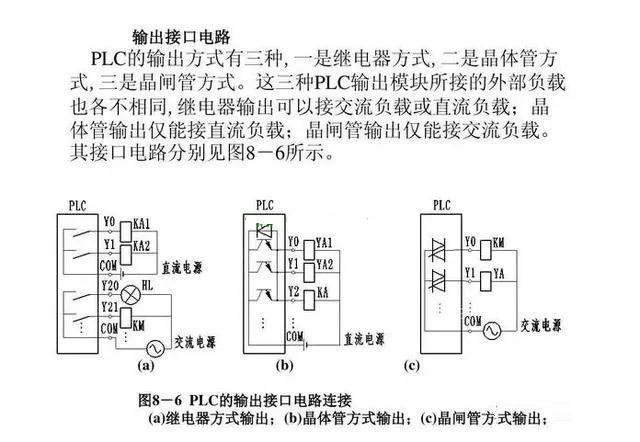

PLC输出端口接线一般可以分为以下三种情况：1、继电器输出2、晶体管输出3、晶闸管输出 延伸阅读

PLC输出负载所接的电源类型也不同。 延伸阅读如图所示：这是输出方式不同，PLC属于输入端和输出端的基本接线，PLC基本知识。

PLC程序威廉希尔williamhill官方网站正规渠-PLC接线过程中的三点常识

1、PLC电源电路

PLC还包括控制系统的电源除了交流电源外，PLC直流电源，一般而言，PLC最好采取独立的直流电源供电。大部分的而输入设备（开关，传感器等）的直流电源和输出设备（继电器）的直流电源等，交流电源可以由市电直接供应，PLC自带24V直流电源，只有当输入设备或者输出设备所需电流不是很大的情况下，才能使用PLC自带直流电源。

2、PLC程序威廉希尔williamhill官方网站正规渠-PLC输入口和输出口的电流定额

PLC自带的输入口电源一般为DC24v，输入口每一个点的电流定额在5mA-7mA其流过的电流会相应减少。这个电流是输入口短接时产生的最大电流，当输入口有一定的负载时，之间，PLC输入信号传递所需的最小电流一般为2mA，，2K欧。

也就是说当输入端口的传感器功率较大时候，需要接单独的外部电源。

3、PLC输出端口一般所能通过的最大电流随PLC机型的不同而不同，大部分在1A~2A之间，当负载的电流大于PLC的端口额定电流的最大值时，一般需要增加中间继电器才能连接外部接触器或者是其他设备。

了解更多PLC关注智通威廉希尔williamhill官方网站正规渠。智通威廉希尔williamhill官方网站正规渠（程序威廉希尔williamhill官方网站正规渠内容，www.466633.com）致力于PLC编程培训、开设西门子PLC培训班，PLC威廉希尔williamhill官方网站正规渠班、PLC培训机构，以及工业机器人应用工程师、工业机器人集成工程师、智能制造全能工程师等智能制造行业课程。详情请联系：0769-8707-8088
