本文将简单与大家分享一下PLC编程触点的基础知识，以西门子s7200 plc为例，可以让你了解PLC编程基础知识内容，大家可以参考威廉希尔官方福利入口，如有问题可咨询智通PLC工程威廉希尔官方福利入口训机构。

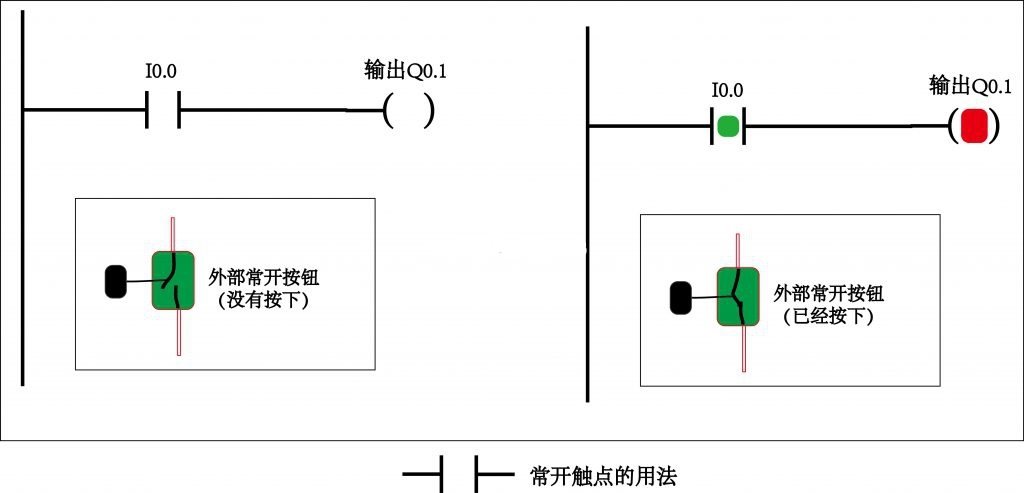

图1是PLC程序内常开触点的用法（大家注意，此处说的常开触点是PLC程序内的，不是外部的常开按钮，大家别弄混了），如果外部常开按钮没有按下，Q0.1就没有输出，由于I0.0没有接通。如果外部常开按钮按下，Q0.1就有输出，因为I0.0接通了（PLC程序内，绿色的为接通，红色的为有输出）。

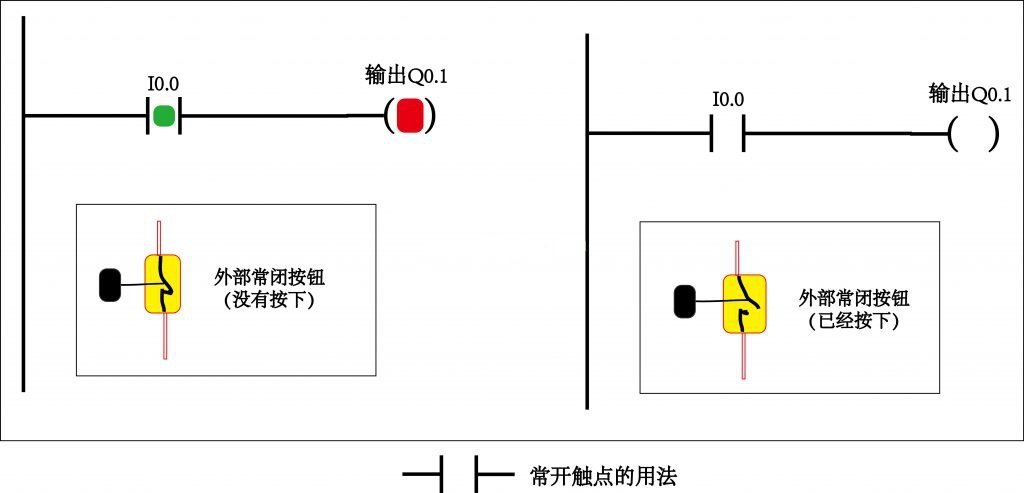

图2是程序内常开触点的另一种用法，如果外部接的是常闭按钮，同样能实现控制Q0.1的输出。当外部常闭按钮没有按下时，I0.0就是通的，所以Q0.1就有输出。如果外部常闭按钮按下，Q0.1就没有有输出，因为I0.0不通了（PLC程序内，绿色的为接通，红色的为有输出）。

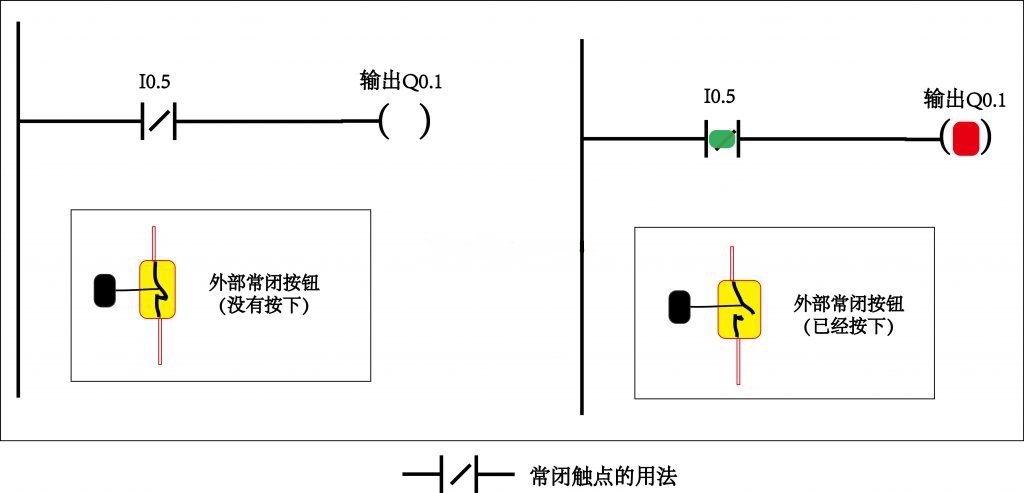

图3是程序内常闭触点的用法，如果外部接的是常开按钮，当没有按下时，I0.5就是通的，所以Q0.1就有输出（PLC程序内，绿色的为接通，红色的为有输出）。如果外部常开按钮按下，Q0.1就没有输出，因为I0.5不通了（注意，虽然程序内常闭触点I0.5中间有个斜杠，但那只是表示它是一个常闭触点，并不表示它是通的）。这里可能比较绕，需要多看几遍加强理解。

图4是程序内常闭触点的另一种用法，如果外部接的是常闭按钮，当没有按下时，I0.5是不通的，所以Q0.1就没有有输出。如果外部常闭按钮按下，Q0.1就有输出，因为I0.5通了。总的来说，程序内的常开触点，给它信号它就接通。常闭触点。给它信号它就断开。这个信号就是我们外部的常开或常闭按钮。
