ABB紧凑柜IO检测步骤你了解吗？下面跟着智通培训老师一起来了解下吧。 对照阅读

以DSQC652标准IO版为例进行介绍。

首先，需创建16个数字输入信号DI和16个数字输出DO。 延伸阅读为了防止输出/输入信号端子存在短接现象，再创建一个GI信号和一个GO信号，地址值都设为“0-15”。

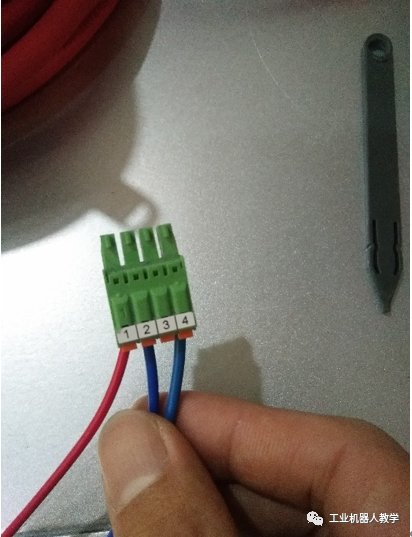

ABB紧凑型控制柜中，XS16端子排为控制柜内部电源接口，其中1号和3号端子是24V，2号和4号端子是0V。 延伸阅读

XS12和XS13是数字输入信号的端子排，其中9号端子接0V，10号端子未使用，1~8号端子分别对应的是0~7和8~15地址值的数字输入信号端子。

接通为1，查看示教器信号值变化，则对应的信号端子是好的。其中0V接入XS12/XS13的9号端子，对数字输入信号测试的步骤为：从XS16各接出一条0V和24V的电线，断开为0，24V逐一接入1~8号信号端子，

XS14和XS15是数字输出信号端子排，其中9号端子接0V，10号端子接24V，1~8号端子分别对应的是0~7和8~15地址值的数字输入信号端子。

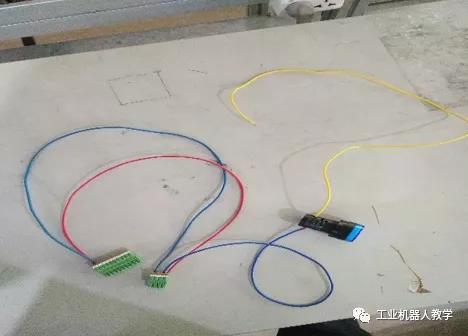

灯亮则表示对应的信号端子是好的。对数字输出信号测试步骤为：从XS16接出一条24V和两条0V电线，一条0V电线接入9号端子，另一条0V电线接入指示灯一端，用指示灯另一端接出的电线对数字输出信号逐一进行检测，其中24V接入XS14/XS15的10号端子，

当16个数字输入信号和16个数字输出信号值都为1时，则表示不存在短接现象。因此GI和GO信号值为65535，

以上就是相关解析了，还有不明白的欢迎咨询我们。
