三菱PLC编程软件的转换与程序下载
1. 三菱PLC转换程序“未转换程序灰色程序代表没有转换编译，”东莞plc培训专家说，“这种程序下载不到PLC中，必须将灰色程序转换编译为白色背景的程序才可以下载到PLC中。并且转换和编译可以检查程序致命错误。”如图2- 2所示。
图2- 2
（1） 转换快捷键 F4按下后转换如图2- 3所示。
图2- 3
（2） 转换完成 如图2- 4所示。
图2- 4
2. 三菱PLC程序的下载。总的来说

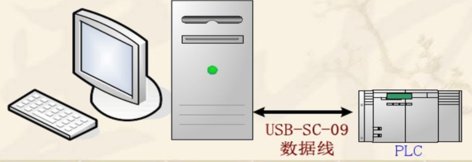

（1） 第一步：购买USB-SC-09通信数据线（也有其它型号的下载线）该数据线将电脑的USB口模拟成串口，属于RS422转RS232的连接方式。通信时PLC要接通电源如图2- 5所示。
图2- 5
（2） 第二步：安装驱动（购买线时，会自带光碟驱动，如没有光驱可以从对应官方下载）如图2- 6所示。
图2- 6
（3） 第三步：打开文件夹在，文件夹内双击SET UP.EXE如图2- 7所示。
图2- 7

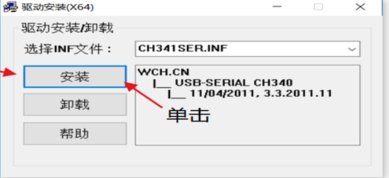

（4） 第四步：安装驱动如图2- 8所示。
图2- 8
（5） 第五步：等待弹出驱动安装成功如图2- 9所示。此外
图2- 9
（6） 第六步：安装完驱动程序后，东莞plc培训老师表示，要把数据线和PC-USB口接入电脑USB口中，八针圆形公头插入PLC的RS-422通讯端口中。记得给PLC上电。如图2- 10所示。
2- 10
（7） 第七步：进入设备管理器：右键我的电脑——选择管理或设备管理器——找到端口（COM）如图2- 11所示。
图2- 11
（8） 第八步：记住PC端的COM口如图2- 12所示。
图2- 12
（9） 第九步：在GX Works2中执行“连接目标”—— “connection1”功能——进入到传输设置——设置对应的COM口——进行通讯测试——测试成功后单击“确定”按钮如图2- 13所示。
图2- 13

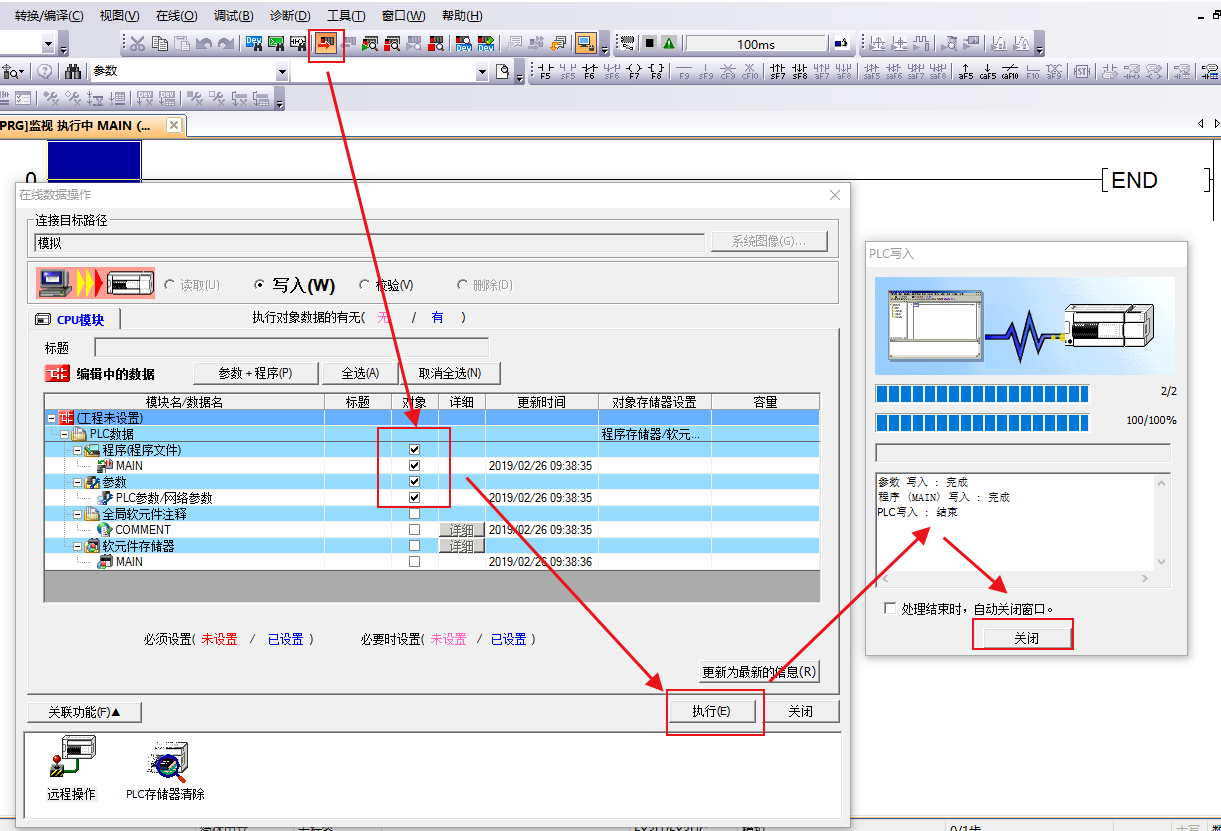

（10） 第十步：选择下载按钮——在弹出的在线数据操作当中选中所要下载的数据——点击执行——在提示下载完成后——点击关闭如图2- 14所示。
图2- 14
