触点比较的说明

触点比较实际上就是一个触点，但影响触点的不是PLC内部位元件，而是PLC的内部字元件S1与S2比较的结果。如果比较的结果成立触点动作。东莞PLC培训专家表示，条件不成立，触点不会动作。
触点比较有6种比较的方式，分别为=（等于）、<>（不等于）、>（大于）、<（小于）、>=（大于等于）、<=（小于等于），指令的源地址必须为字元件或常数。
触点比较有三种比较形式，分别为起始触点比较，串接触点比较，并接触点比较。

1.1 起始触点比较

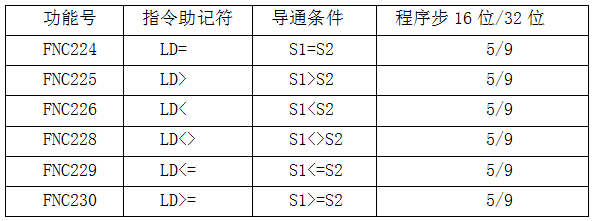

（1）指令格式
可按栏目扩展阅读相关条目

（2）操作数的内容与取值说明
对照阅读

（3）指令应用
起始触点比较指令是指直接与左母线连接的指令，和位元件的LD指令一样，可以单独或与其它触点条件组成逻辑关系驱动输出如图7-1所示。
本站按公开材料组织页面
图7-1

图7-1第二行解读是当计数器C0的当前值等于K1时，驱动线圈Y000为ON，第三行解读是当计数器C0的当前值等于K2时，RST C0指令执行，计数器C0当前值清零。

1.2 串接触点比较

（1）指令格式
需要原文时请核对应栏目发布页

（2）操作数的内容与取值说明
若从搜索引擎进入

（3）指令应用
串接触点比较指令和位元件的AND指令使用方式一样，可以与起始触点或起始触点比较组成与的逻辑关系驱动输出，如图7-2所示。其实
可先确认当前栏目名称
图7-2


图7-2第二行解读是当定时器T0的当前值在K31~K60时。驱动线圈Y000为ON。

1.3 并接触点比较

（1）指令格式：
再按需打开相关阅读

（2）操作数的内容与取值说明
延伸阅读

（3）指令应用
并接触点比较指令和位元件的OR指令使用方式一样，可以与起始触点或起始触点比较组成或的逻辑关系驱动输出。如图7-3所示。
人力资源四级 | ProE产品设计培
图7-3

图7-3第二行解读是当定时器T0的当前值在K0~K30时或T0的当前值在61~100时。驱动线圈Y000为ON。
