连接三菱PLC通讯设置

通讯连接是怎样连接的？下面智通plc培训专家为您讲解：

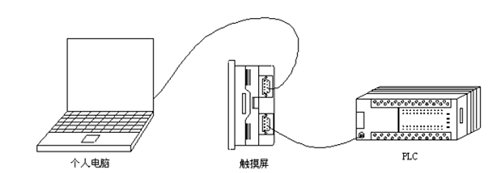

通讯连接如图4-18所示；

图4-18

1）准备需要的设备
触摸屏一台如图4-19所示；
正面：

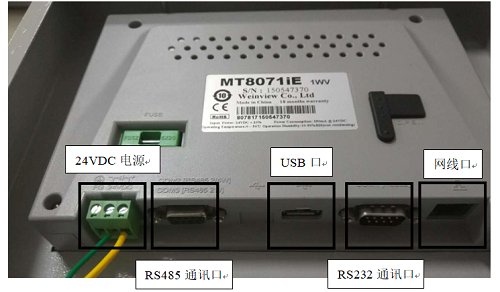

背面：（与PLC通讯时用COM2，电脑端进行下载时用以太网口

图4- 19

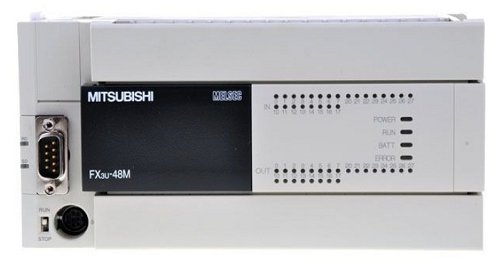

2）三菱FX系列FX3U一台如图4-20所示；

需要原文时请核对应栏目发布页

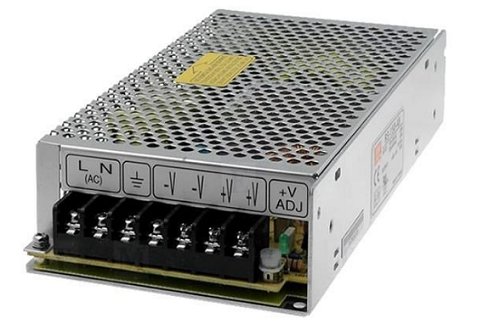

3）24V电源一个如图4-20所示（PLC与触摸屏供电）；

图4- 20

4）通讯线一条如图4-21所示。
注：接线方法在威纶官方连接手册中都有说明。

图4- 21

通讯参数设置

1）首先打开软件，在常用下找到系统参数设置如图4-22所示；

图4- 22

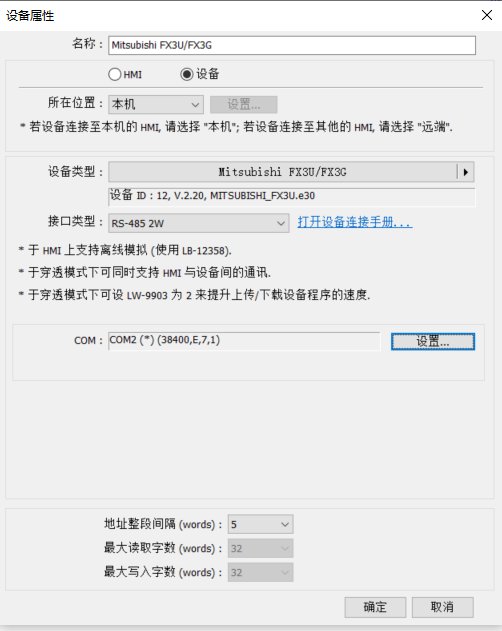

2）触摸屏与三菱PLC通讯，就将三菱FX3U的通信参数新增给触摸屏，具体设定如图4-23所示；因此

图4- 23

威纶触摸屏内部地址说明
位(Bit)LB Local记忆体的地址

位(Bit)RBI: 配方记忆体的索引地址

位(Bit)LW_BIT: Local记忆体的地址的位地址

位(Bit)RW_BIT: 配方记忆体的绝对地址的字地址

位(Bit)RW_A_BIT: 配方记忆体的绝对地址的字地址

字(Word)LW: Local记忆体的地址

字(Word)RWI: 配方记忆体的索引地址

字(Word)RW: 配方记忆体的绝对地址

字(Word)RW_A: 配方记忆体的绝对地址

注：RB和RW指向的是相同的区域，比如RB50~RB5F和RW5一样映射的都是同一个区域，RB50就是RW5的首地址。但是LB和LW映射的则是不同的区域，它们在记忆体中指向的地址是不同的。LW和LW_BIT是同一个区域。

在LB中的LB9000~LB9999，LW中的LW9000~LW9999，RW中的RW60000~RW65535的记忆体地址是系统内部保留使用的。都有特殊的用途。
当配方记忆体被索引地址访问时，索引地址在LW9000所显示的地址的偏移量的地址开始查找。比如如果(LW9000)=50，那么索引地址RWI 100将访问RW 150 (100+50)的地址的数据。

这些地址均为HMI的内部地址，对应于HMI的存储区。

Emi文件可自动生成，由HMI自动识别读取。由“扩展存储编辑器”打开查看编辑或导入导出为CSV格式用EXCEL打开。
