主要元件功能讲解

智通威廉希尔官方官网优惠活动plc培训专家表示，元件功能的使用重点在于对元件属性的掌握，使用之前首先要了解元件属性。

以元件的第一个功能指示灯为例。首先选中一个指示灯放入画面，鼠标右键选择属性，如图5-1所示：

图5- 1

其他的选项卡，如安全、图片、标签、轮廓，这些属性的设定所有元件都一样。
一般属性：是用来设定这个元件的功能及关联参数。每个元件的功能都不同。
安全：设定此元件的显示条件与操作权限。如果不进行设定，就是无条件显示，任何人员均可操作。
图片：元件的图案外观进行改变，可以用触摸屏内部提供的图片显示元件，也可以将实物图进行拍照随后传入触摸屏给元件做外观显示。
标签：对此元件增加文字注释。
轮廓：查看或改变元件的位置、大小。以我们MT8071iE水平触摸屏为例，分辨率800×480，代表横向800个点（0~799），从左至右，纵向480个点（0~479），从上至下。也就是说元件最大为800×480。

指示灯

指示灯有两种，位状态指示灯与多状态指示灯如图5-2所示：

图5-2

位状态指示灯

位状态指示灯就是按照位变量的0/1状态进行显示，属性如图5-3所示:

图5-3

所关联的位变量为0时，此元件以图片的形势显示一种状态，所关联的位变量为1时，此元件以图片的形势显示另一种状态。对照阅读最多两种状态。也就是说
读取地址这一栏是用来设定元件需要关联的变量。

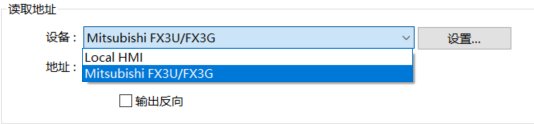

PLC名称是选择要关联哪个设备，地址是选定关联设备中具体变量地址如图5-4所示:

图5-4

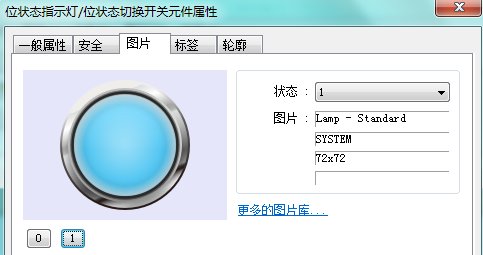

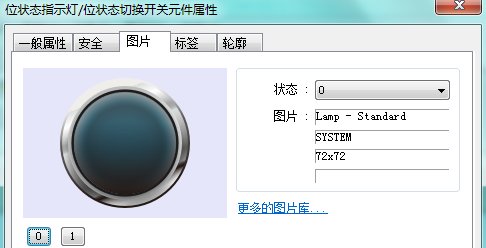

当设备关联后，此元件就可以根据FX3U的输入点X0的0/1状态而显示不同的图片作为指示。图片的选择，需要我们在图片选项卡中设定，选定有两种状态的图片即可，如图5-5所示。

图5-5

位状态指示灯做为位信号的指示，可用在触摸屏显示现场PLC数字量输入点指示，数字量输出点指示，例如I/O监控画面的制作。

多状态指示灯

多状态指示灯是指有多种状态的指示灯,两种或两种以上的状态。新增后如图5-6所示:

图5-6

模式：选择数据

偏移量：指定状态从数据取值的多少开始计。默认偏移量0，变量从0开始表示状态。

PLC名称：可以选择触摸屏内部地址，也可以选择PLC地址。图片中以FX3U为例。
地址：选定关联设备中具体变量地址。可以是字节、字、双字结构。
状态数：此指示灯有多少种状态进行显示。默认状态数2，可以根据实际情况改成其他的状态数。
例如状态数设置为3，偏移量设置0，地址设为D0
此时表示： D0=0 元件显示0状态
D0=1 元件显示1状态
D0=2 元件显示2状态

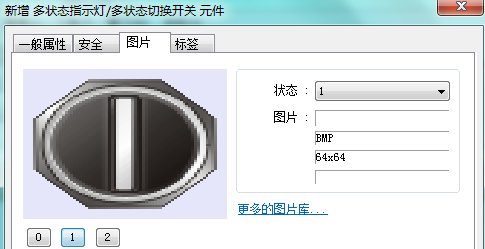

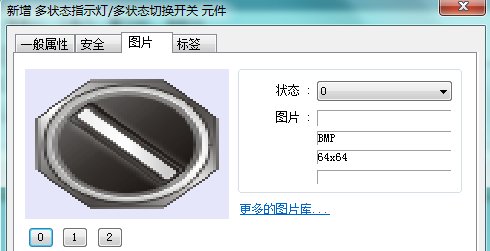

共有3种状态，所以用来显示的图片也需要有3种状态。若D0为其他值，多状态指示灯显示的状态不变。图5-7中展示3档位状态（对应0、1、2状态）的图片:
