PLC编程入门培训老师表示，XY曲线图与数据群组显示效果类似，区别在于：数据群组显示定义了显示点数（最多显示几个数据）且每个点的X轴距离是均分的。例如而XY曲线图每个数据点位置的X轴坐标与Y轴坐标都由关联数据定义，XY曲线一般属性如图5-35所示：
图5- 35
通道数目：以通道号代表曲线，定义显示多少曲线。通道的数据都要单独定义。
读取地址：图中曲线每个坐标点关联变量的首地址。以XY取自不同寄存器为例，这里分为两种情况：
第一种情况：不勾选上下限取自寄存器，那么上下限范围值设定为常数。X关联变量首地址，就是第一个点的X坐标，首地址+1就是第二个点的X坐标，以此类推。Y轴也一样的方式，Y关联变量首地址是第一个点的Y坐标，首地址+1地址是第二个点的Y坐标，以此类推。
第二种情况：勾选上下限取自寄存器，那么上下限范围值设定由关联变量决定。换言之X关联变量首地址是用来设定X轴的下限值，首地址+1地址是用来设定X轴上限值，从+2地址开始作为第一个X点坐标，+3地址为第二个点X坐标，以此类推。Y关联变量首地址是用来设定Y轴的下限值，首地址+1地址是用来设定Y轴上限值，从+2地址开始作为第一个Y点坐标，+3地址为第二个点Y坐标，以此类推。
图5-36为范例展示：
图5- 36
属性如图5-37所示：
图5-37
如图5-38所示，是将源地址LW0开始的共5个字。传送到目标地址VW10开始的5个字。
模式：两个选择。手动表示此元件作为按钮功能，用户点击时进行传送。触发表示由某个位信号触发功能，可定义发生上升沿或者下降沿时进行传送。
图5- 38
注：因西门子PLC数据的地址排列是按照字节号拍的，所以每个字会隔开2个地址号。
想了解更多东莞plc培训资讯？智通威廉希尔官方官网优惠活动20年致力于东莞PLC培训、工业机器人培训、电工培训等培训项目，详情联系：0769-8707-8535.
图5- 35
通道数目：以通道号代表曲线，定义显示多少曲线。通道的数据都要单独定义。
读取地址：图中曲线每个坐标点关联变量的首地址。以XY取自不同寄存器为例，这里分为两种情况：
第一种情况：不勾选上下限取自寄存器，那么上下限范围值设定为常数。X关联变量首地址，就是第一个点的X坐标，首地址+1就是第二个点的X坐标，以此类推。Y轴也一样的方式，Y关联变量首地址是第一个点的Y坐标，首地址+1地址是第二个点的Y坐标，以此类推。
第二种情况：勾选上下限取自寄存器，那么上下限范围值设定由关联变量决定。换言之X关联变量首地址是用来设定X轴的下限值，首地址+1地址是用来设定X轴上限值，从+2地址开始作为第一个X点坐标，+3地址为第二个点X坐标，以此类推。Y关联变量首地址是用来设定Y轴的下限值，首地址+1地址是用来设定Y轴上限值，从+2地址开始作为第一个Y点坐标，+3地址为第二个点Y坐标，以此类推。
图5-36为范例展示：
图5- 36
资料传输
资料传输类似PLC的块传送指令，就是将某几个变量的值传送给另几个变量使用。此外比如将我们在触摸屏内设定好的几个参数，传送给PLC的变量使用。属性如图5-37所示：
图5-37

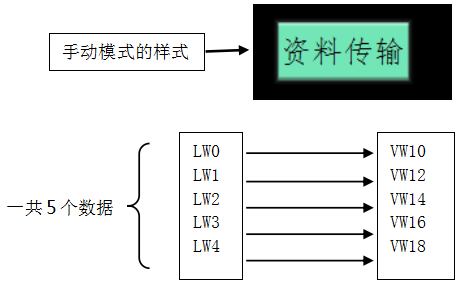

如图5-38所示，是将源地址LW0开始的共5个字。传送到目标地址VW10开始的5个字。
模式：两个选择。手动表示此元件作为按钮功能，用户点击时进行传送。触发表示由某个位信号触发功能，可定义发生上升沿或者下降沿时进行传送。
图5- 38
想了解更多东莞plc培训资讯？智通威廉希尔官方官网优惠活动20年致力于东莞PLC培训、工业机器人培训、电工培训等培训项目，详情联系：0769-8707-8535.
