手动/自动控制画面

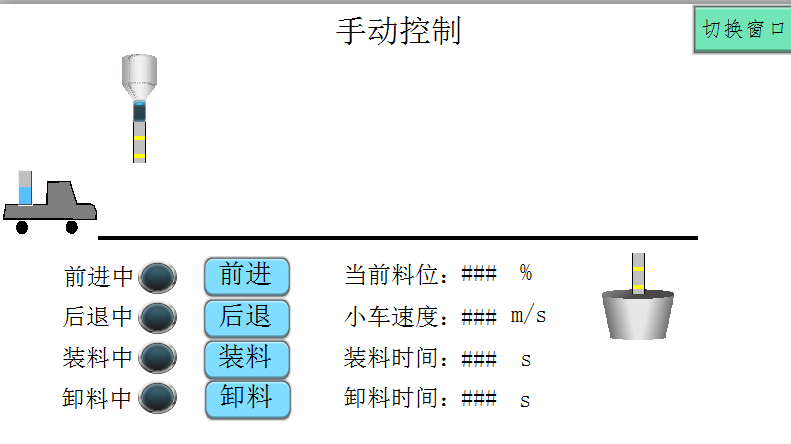

1. 手动控制画面

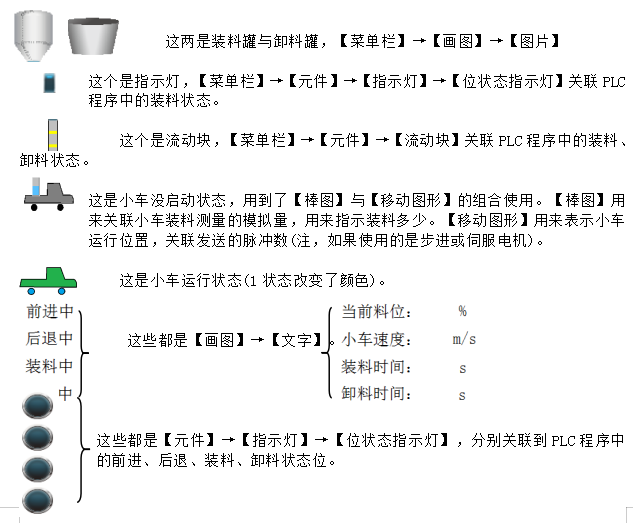

东莞plc培训哪家最好？通过手动的方式来控制现场运行的画面。下面东莞plc培训机构专家以小车装卸料动作为例，进行手动控制画面制作的威廉希尔williamhill官方网站平台介。

控制效果：①小车在原点时可以手动装料
②小车在终点时可以手动卸料
③小车不在原点可以手动后退
④小车不在终点可以手动前进
⑤小车内有料位感应(模拟量采集)，画面中需要体现出来
⑥小车有运行状态指示
可按栏目扩展阅读相关条目

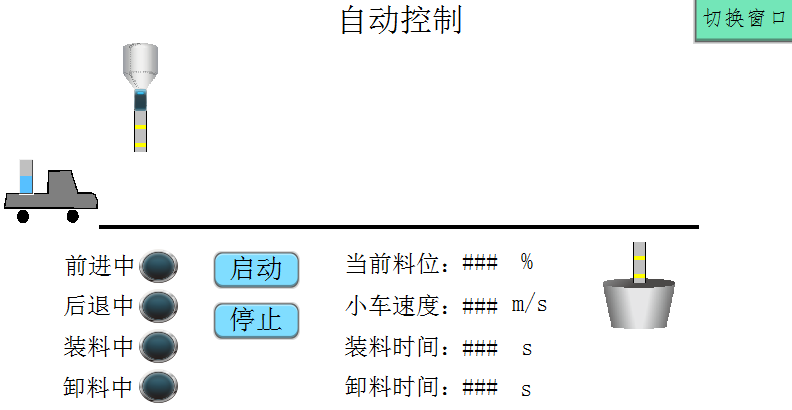

2. 自动控制画面

东莞plc培训哪家最好？自动画面的图中可以看出，与手动大体是一样的，只不过手动画面中实现的是手动控制的功能，自动画面中实现的是自动的功能。触摸屏内各个元件只是关联到了PLC的数据，画面的显示效果根据PLC内部变量变化。
若从搜索引擎进入

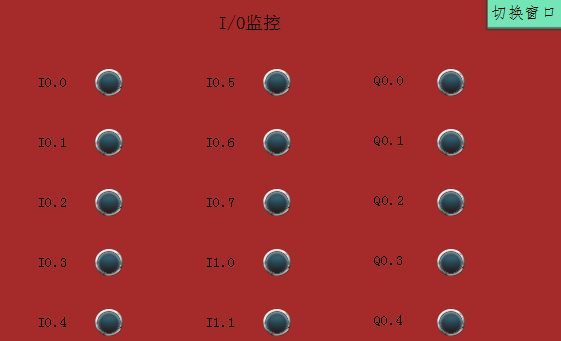

3. I/O监控

I/O监控画面是为用户提供PLC工作信号的具体情况，也能方便维修调试。通过监控的状态了解PLC的输入及输出信号。可以根据项目的具体IO点定义来更改图中的文本。
图6-13
可先确认当前栏目名称

图6-13中的文字都是普通的文本，后面的全都是指示灯。

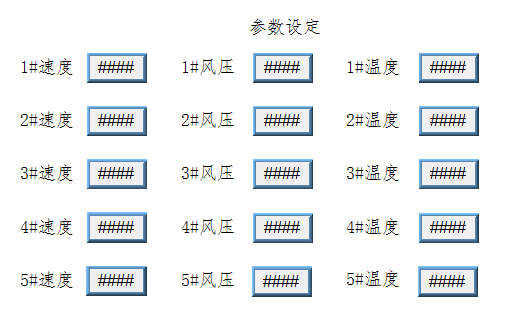

4. 参数设定

参数设定画面是用来设定PLC程序中的部分运行参数，更方便根据用户需求请修改，制作起来也比较简单，如图6-14所示使用文本和数值元件就可以制作。另外
东莞plc培训哪家最好？智通威廉希尔williamhill官方网站平台介20年致力于东莞PLC培训、工业机器人培训、电工培训等培训项目，详情联系：0769-8707-8535.
